I macchinari pesanti che operano in ambienti ad alto contenuto di polvere devono affrontare una battaglia costante contro i contaminanti presenti nell'aria. In settori come l’estrazione mineraria, l’agricoltura e l’edilizia, le frequenti sostituzioni dei filtri del motore e i tempi di inattività non pianificati delle apparecchiature creano costi operativi crescenti. I filtri di aspirazione pieghettati standard hanno una capacità limitata di trattenere la polvere. Se esposti a carichi di polvere estremi, raggiungono rapidamente la restrizione terminale. Ciò porta a inefficienza del carburante, perdita di potenza e al grave rischio di formazione di polvere nel motore in caso di guasto del mezzo filtrante.

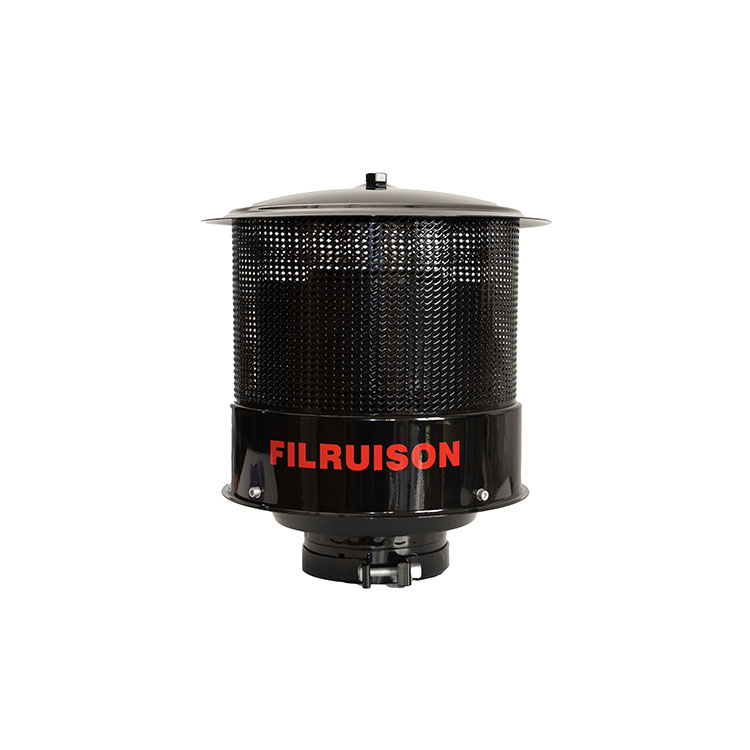

Affrontare questo problema richiede un intervento strutturale prima che la polvere raggiunga il filtro primario. UN Il prefiltro centrifugo dell'aria funge da meccanismo di difesa fondamentale della prima fase. Non sostituisce il filtro primario ma altera sostanzialmente il ciclo di vita della manutenzione rimuovendo anticipatamente la maggior parte della massa di particolato. Intercettando carichi di polvere pesanti, gli operatori possono ridurre drasticamente il consumo dei filtri e proteggere i componenti vitali del motore.
Il media filtrante pieghettato cattura la polvere attraverso il carico superficiale e profondo. Man mano che le particelle si accumulano, bloccano i pori microscopici della cellulosa o del materiale sintetico. Questo processo non è lineare. Man mano che il filtro si avvicina alla sua capacità, la restrizione del flusso d'aria aumenta in modo esponenziale. Il motore deve lavorare di più per aspirare il volume d'aria richiesto, con conseguente miscela di carburante ricca, temperature di scarico elevate e potenza ridotta. Quando si tira un filtro primario su una pala gommata che lavora in una cava di silice, si può sentire fisicamente il peso dello sporco intrappolato. Quel peso rappresenta un flusso d'aria bloccato. Il mezzo può contenere solo una certa massa prima che la differenza di pressione attraverso il filtro superi i limiti operativi di sicurezza.
Per capire come i filtri falliscono, dobbiamo guardare ai meccanismi di cattura delle particelle. Il caricamento superficiale avviene quando particelle di grandi dimensioni colmano gli spazi tra le fibre di cellulosa, formando una torta di polvere. Il carico in profondità si verifica quando le particelle più fini penetrano nel mezzo e rimangono intrappolate nella matrice della fibra. Una volta raggiunta la capacità di profondità, la torta superficiale si forma rapidamente, soffocando la fornitura d'aria. Questa curva di restrizione esponenziale indica che un filtro potrebbe funzionare normalmente per 200 ore, quindi raggiungere la restrizione terminale nelle successive 20 ore.
Ambienti diversi presentano sfide uniche per i media filtranti standard. La polvere di silice proveniente dai cantieri edili è altamente abrasiva e si accumula rapidamente nei pori stretti del filtro. La pula agricola è voluminosa e può creare ponti tra le pieghe, accecando ampie sezioni della superficie del filtro. La polvere di carbone è fine e pervasiva e penetra in profondità nei media. I filtri standard esposti direttamente a questi carichi pesanti senza prefiltrazione si accecheranno rapidamente, richiedendo un'attenzione costante.
| Tipo di contaminante Impatto | dell'ambiente primario sulla | del mezzo filtrante standard | modalità di guasto |
|---|---|---|---|
| Polvere di roccia silicea | Cave, miniere | Riempimento rapido dei pori, elevata abrasione | Picco improvviso di restrizioni, lacerazione dei media |
| Pula organica | Agricoltura, silvicoltura | Ponte delle pieghe, accecamento della superficie | Mancanza di flusso d'aria, collasso del filtro |
| Carbone/ceneri volanti | Produzione di energia, estrazione mineraria | Profonda penetrazione mediatica | Carico di profondità irreversibile |
| Fuliggine/scarico | Estrazione sotterranea | Formazione di residui appiccicosi | Sigillatura completa dei pori, ritenzione dell'umidità |
Di fronte ai filtri spesso intasati, gli operatori spesso ricorrono all'uso di aria compressa ad alta pressione per eliminare lo sporco. Questa è una pratica pericolosa. L'aria ad alta pressione lacera facilmente le microfibre del media filtrante, creando fori invisibili. Inoltre compromette l'integrità strutturale delle guarnizioni terminali in uretano. Una volta che il supporto o la guarnizione vengono danneggiati, lo sporco non filtrato bypassa completamente il filtro, provocando una catastrofica formazione di polvere nel motore e un'usura prematura delle pareti del cilindro e delle fasce elastiche. Un singolo foro stenopeico in un filtro primario può consentire l'ingresso nella camera di combustione di una quantità di polvere abrasiva sufficiente a impolverare un motore in un singolo turno.
L'impatto finanziario di un guasto prematuro del filtro va ben oltre il prezzo di acquisto di una nuova cartuccia sostitutiva. La manodopera necessaria per monitorare e modificare costantemente i filtri aumenta rapidamente. Ancora più significativo, i tempi di fermo macchina interrompono la produzione. Quando un camion viene parcheggiato per una sostituzione non programmata del filtro, l'intero ciclo di carico viene interrotto. Il costo nascosto finale è il rischio di guasti catastrofici al motore causati dal bypass o dalla rottura del filtro, che può comportare ingenti costi di riparazione e prolungata paralisi operativa. Non stai solo acquistando filtri; stai acquistando tempo di attività.

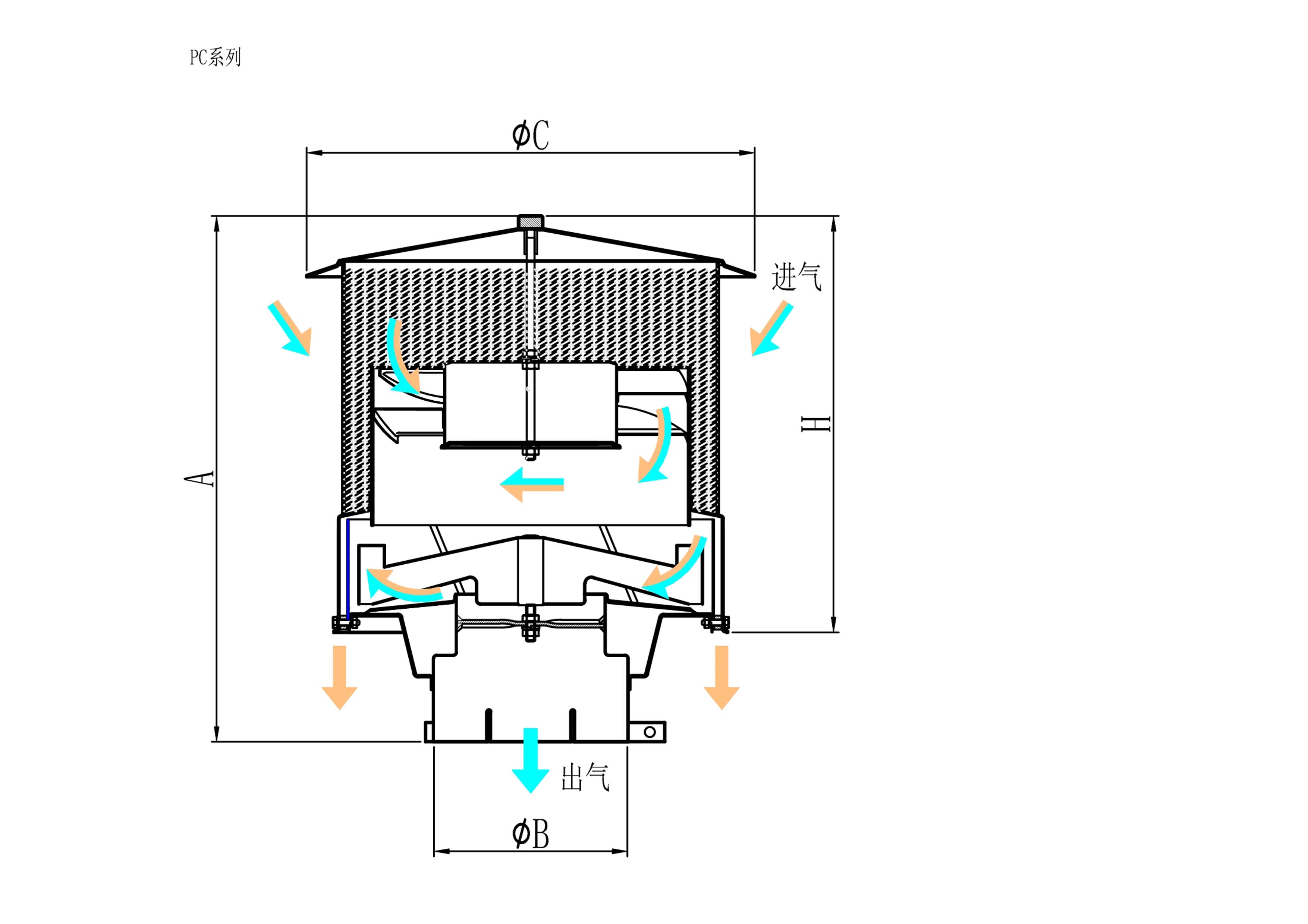

UN Il prefiltro per la separazione delle polveri funziona secondo i principi di massa e inerzia. Mentre il motore aspira l'aria, la geometria interna del prefiltro forza il flusso d'aria in entrata in un vortice ad alta velocità. Poiché le particelle di sporco, polvere e acqua sono più pesanti dell'aria, la forza centrifuga le spinge verso l'esterno contro la parete interna dell'alloggiamento. L'aria pulita al centro del vortice prosegue poi lungo il tubo di aspirazione fino al filtro primario. Questa separazione meccanica non richiede alcuna fonte di alimentazione esterna, basandosi interamente sul vuoto creato dalla corsa di aspirazione del motore.
La fisica è semplice ma altamente efficace. La velocità dell'aria che entra nell'alloggiamento a feritoie determina la velocità di rotazione del vortice. Una velocità più elevata significa forze G più elevate applicate al particolato. Questo è il motivo per cui il dimensionamento corretto non è negoziabile. Se l'aria si muove troppo lentamente, il vortice non ha l'energia per lanciare la polvere verso il perimetro esterno, permettendole di essere risucchiata nel tubo centrale.
Nei modelli a rotore, l'aria in entrata fa girare una girante a feritoie. Le prestazioni di queste unità dipendono fortemente da cuscinetti di precisione sigillati a basso attrito. I cuscinetti di alta qualità consentono al rotore di raggiungere velocità di rotazione elevate anche a regimi del motore più bassi, massimizzando l'efficienza di separazione delle particelle. I cuscinetti durevoli sono essenziali per prevenire guasti prematuri causati dall'ingresso di polveri microfini, garantendo affidabilità a lungo termine in condizioni difficili. Quando un cuscinetto inizia a trascinarsi, il rotore rallenta, il vortice si indebolisce e l’efficienza di separazione crolla.
I detriti separati devono essere espulsi dall'alloggiamento del prefiltro per mantenerne l'efficienza. Diversi sistemi gestiscono questo in vari modi. Comprendere questi meccanismi aiuta a selezionare l'unità giusta per condizioni di campo specifiche.
I cappucci antipioggia di base e i prefiltri per schermi offrono una protezione minima, bloccando principalmente i detriti di grandi dimensioni come foglie e pioggia battente. Avanzato Le unità cicloniche di separazione dell'aspirazione del motore forniscono una separazione multistadio, catturando fino al 90% della massa di polvere. Questa elevata efficienza di cattura è ciò che cambia radicalmente la velocità di caricamento sul filtro primario. Un semplice berretto antipioggia potrebbe impedire a un uccello di entrare nella presa, ma non fa assolutamente nulla per fermare la nuvola di polvere di silice generata da un frantoio per rocce.
La rimozione dal 75% al 90% della massa di polvere sospesa nell'aria prima che raggiunga il filtro primario produce risultati eccezionali. Se una macchina funziona in un ambiente in cui un filtro standard si intasa in 100 ore, rimuovendo il 90% dello sporco significa che il filtro vede solo il 10% del carico di polvere originale. Matematicamente, questo estende le ore di funzionamento prima di raggiungere la restrizione del terminale fino a dieci volte. Misuriamo questa restrizione in pollici di livello dell'acqua (inH2O). Un nuovo filtro potrebbe assorbire 5 inH2O. La restrizione terminale è spesso di circa 25 inH2O. L'obiettivo è allungare il tempo necessario per passare da 5 a 25.
Diamo un'occhiata ai numeri grezzi. Se un motore ingerisce 10 libbre di polvere a settimana in una configurazione standard, il filtro primario deve contenere tutte le 10 libbre. Con un prefiltro efficiente al 90%, il filtro primario vede solo 1 libbra a settimana. Il volume fisico di sporco tenuto fuori dal sistema di aspirazione per una stagione operativa di 1.000 ore è sconcertante. Questa riduzione di massa è direttamente correlata a un minor numero di cambi di filtro e a un minor tempo trascorso a strattonare la macchina nella sporcizia.
I filtri standard subiscono un forte aumento delle restrizioni man mano che si avvicinano alla capacità. Un prefiltro dell'aria centrifugo appiattisce questa curva di restrizione. Mantenendo il filtro primario nella zona operativa a bassa restrizione per una durata notevolmente più lunga, il motore respira più facilmente. Ciò ottimizza il risparmio di carburante, mantiene la potenza di picco e riduce lo stress termico sui componenti del motore. Quando un motore è affamato di aria, funziona in modo ricco, lavando le pareti dei cilindri con carburante incombusto e facendo aumentare la temperatura dei gas di scarico. Mantenere la curva di restrizione piatta previene questo degrado meccanico a cascata.
Con un prefiltro installato, i cambi orari programmati del filtro diventano obsoleti e dispendiosi. Le squadre di manutenzione dovrebbero passare al monitoraggio basato sulle condizioni utilizzando indicatori di restrizione, come manometri o sensori digitali montati sul cruscotto. Questi strumenti misurano la caduta di pressione effettiva attraverso il filtro. L'abbinamento di un separatore di aspirazione del motore ciclonico con il monitoraggio delle restrizioni in tempo reale consente agli operatori di estendere in sicurezza gli intervalli di manutenzione sulla base di dati oggettivi anziché di programmi orari arbitrari. Se l'indicatore dice che il filtro scorre ancora liberamente dopo 500 ore, lascialo stare. Togliere un filtro pulito solo perché un foglio di calcolo indica che è ora introduce inutili rischi di ingresso di sporco durante la sostituzione.
Far corrispondere l'intervallo operativo ottimale del prefiltro alla richiesta effettiva di piedi cubi al minuto (CFM) del motore è la metrica di valutazione più critica. Se un'unità è sovradimensionata, la velocità dell'aria all'interno dell'alloggiamento sarà troppo bassa per generare una forza centrifuga sufficiente, con conseguente scarsa separazione. Se sottodimensionato crea una restrizione di aspirazione inaccettabile, privando d'aria il motore. Non è possibile semplicemente misurare il diametro del tubo di aspirazione e acquistare un prefiltro adatto. Un tubo da 5 pollici su un diesel a basso numero di giri fluirà un CFM molto diverso rispetto a un tubo da 5 pollici su un motore turbocompresso ad alti regimi.
Per farlo correttamente, è necessario calcolare il requisito CFM massimo del modello di motore specifico. Ciò implica conoscere la cilindrata, il numero di giri massimo regolato e l'efficienza volumetrica. Una volta ottenuto il CFM target, si seleziona un prefiltro in cui quel numero CFM cade esattamente al centro della sua curva di efficienza operativa. Non indovinare. Fai i conti.
La forza centrifuga è altamente efficace su particelle più grandi e pesanti, in genere 5 micron e oltre. Tuttavia, presenta dei limiti con le particelle ultrafini. Le particelle inferiori a 5 micron non hanno la massa necessaria per essere effettivamente lanciate verso le pareti esterne e passeranno attraverso il filtro primario. Ecco perché il filtro primario rimane assolutamente essenziale per la protezione completa del motore. Il prefiltro gestisce le rocce, la sabbia e la polvere pesante. Il filtro primario gestisce il limo sottile di borotalco che causa la microabrasione sui cuscinetti del motore.
L'ambiente operativo determina la qualità costruttiva richiesta. Gli alloggiamenti in polimero riempito di vetro offrono un'eccellente resistenza alla corrosione e sono leggeri, rendendoli adatti a molte applicazioni agricole ed edili. Gli alloggiamenti in acciaio o alluminio garantiscono una durata superiore in ambienti ad alte vibrazioni e ad alto impatto, come la silvicoltura o l'attività mineraria pesante, dove la caduta di detriti rappresenta una minaccia costante. Un involucro di plastica si frantumerà se colpito da un ramo di un albero che cade su un abbattitore. In queste applicazioni è obbligatorio l’acciaio di grosso spessore.
Per le unità azionate da rotore, il cedimento dei cuscinetti è la causa più comune di malfunzionamento. Seleziona unità dotate di cartucce di cuscinetti sigillate ed esenti da manutenzione. Questi cuscinetti sono progettati per impedire l'ingresso di polveri microfini, che causano una rapida usura e il possibile grippaggio del rotore. I cuscinetti di alta qualità garantiscono una velocità di rotazione costante e un'efficienza di separazione affidabile per tutta la durata dell'unità. Quando si ispeziona un'unità, far girare il rotore a mano. Dovrebbe girare liberamente senza macinatura o resistenza. Qualsiasi resistenza indica contaminazione del cuscinetto.
Valutare la compatibilità del prefiltro con l'impianto idraulico di aspirazione OEM. Considerare le dimensioni fisiche e i punti di connessione. Assicurarsi che non interferisca con i sensori del flusso d'aria di massa (MAF) o richieda modifiche estese alle linee di recupero esistenti se si utilizza una configurazione con aspirazione di scarico. È inoltre necessario tenere conto dello spazio libero sul cofano. L'aggiunta di un prefiltro alto 12 pollici sulla parte superiore di un camino di aspirazione potrebbe posizionarlo direttamente nel campo visivo dell'operatore, creando un pericolo per la sicurezza. Pianificare attentamente la posizione di montaggio.
L'aggiunta di qualsiasi componente al tratto di aspirazione introduce una piccola restrizione di base. Gli operatori devono calcolare se il motore può tollerare questa caduta di pressione iniziale. Nella maggior parte dei casi, la leggera restrizione iniziale è ampiamente controbilanciata dal vantaggio a lungo termine di mantenere pulito il filtro primario e mantenere una restrizione media inferiore durante l'intervallo di manutenzione. Un tipico prefiltro potrebbe aggiungere da 1 a 2 pollici di H2O di restrizione durante la pulizia. Se la limitazione massima consentita del tuo motore è 25 inH2O, questa è una penalità trascurabile per l'enorme guadagno nella durata del filtro.
Le unità centrifughe aggiungono peso e volume all'estremità del camino di aspirazione. Valutare l'ingombro fisico per garantire che si adatti al profilo della macchina senza ostacolare la visibilità dell'operatore. Spesso sono necessarie robuste staffe di montaggio per gestire il peso aggiuntivo e l'aumento della leva delle vibrazioni nella parte superiore del tubo di aspirazione. Un prefiltro in acciaio pesante montato su un lungo tubo di aspirazione in plastica senza supporto potrebbe spezzare il tubo a causa delle vibrazioni della macchina. Realizzare sempre staffe di supporto per carichi pesanti che leghino il camino di aspirazione direttamente al telaio della macchina o al blocco motore.
Le condizioni meteorologiche estreme richiedono strategie di mitigazione specifiche. L'accumulo di neve o la pioggia gelata possono bloccare gli schermi di aspirazione. La polvere organica appiccicosa o oleosa, comune nella raccolta agricola o negli ambienti ad alto contenuto di fuliggine, può aderire alle pareti cicloniche interne, interrompendo il vortice. Le strategie di mitigazione includono l'installazione di valvole di bypass invernale o l'utilizzo di unità progettate per un facile accesso e pulizia interni. Se si utilizza una smerigliatrice a vasca in condizioni di umidità, la polvere di legno si trasformerà in pasta all'interno del prefiltro. Hai bisogno di un'unità che possa essere aperta e lavata a pressione rapidamente.
Mentre i prefiltri riducono la manutenzione dei filtri, le unità stesse richiedono un'attenzione periodica per mantenere la massima efficienza di separazione.
R: No. I prefiltri rimuovono la massa di particolato pesante, ma passeranno le particelle ultrafini inferiori a 5 micron. Il filtro primario rimane essenziale per catturare questi contaminanti fini e proteggere il motore dall'abrasione e dall'usura interna.
A: Calcola il CFM utilizzando la cilindrata del motore, il numero di giri massimo e l'efficienza volumetrica. La formula standard è: (cilindrata del motore in pollici cubi x giri/min) / 3456 x efficienza volumetrica. I motori aspirati utilizzano 0,85, mentre i motori turbocompressi utilizzano 1,5 o superiore.
R: Sono altamente efficaci nel rimuovere particelle di 5 micron e più grandi. La fisica della forza centrifuga richiede che le particelle abbiano una massa sufficiente per essere lanciate contro le pareti esterne dell'alloggiamento. Le particelle più leggere rimangono nel flusso d'aria centrale.
R: Sì, se sottodimensionato. Un'unità sottodimensionata limita il flusso d'aria, costringendo il turbocompressore a lavorare di più e ad aumentare la temperatura dei gas di scarico. Adattare sempre la gamma CFM ottimale del prefiltro alla domanda massima del motore per evitare di morire di fame.
R: Gli intervalli di manutenzione dipendono interamente dall'ambiente. In condizioni asciutte e polverose, ispezionare mensilmente le valvole di evacuazione e la rotazione del rotore. In condizioni appiccicose, bagnate o nevose, ispezionare settimanalmente per garantire che le pareti interne e gli schermi rimangano liberi da accumuli.
R: Sì, è consigliato il lavaggio ad alta pressione per rimuovere residui appiccicosi o accumuli di fuliggine dalle pareti interne. Assicurarsi che il motore sia completamente spento e bloccare il tubo di aspirazione per evitare che l'acqua penetri nell'alloggiamento del filtro primario durante la pulizia.
