Protéger les moteurs des machines lourdes de la poussière et des débris est une réalité opérationnelle non négociable. Cependant, une mauvaise gestion du système d’admission d’air peut étouffer silencieusement les performances du moteur et augmenter la consommation de carburant. Les gestionnaires de flotte et les ingénieurs de maintenance installent souvent des équipements de protection sans calculer la chute de pression totale du système. Cet oubli conduit à un scénario dans lequel la restriction d'admission annule les avantages du préfiltre, provoquant une défaillance prématurée du filtre, une augmentation des températures d'échappement et une perte de puissance.
Cela soulève un dilemme courant pour les utilisateurs : l'ajout d'un système de rechange Le préfiltre d'admission du moteur aide-t-il à préserver la durée de vie du moteur, ou nuit-il aux performances en introduisant un goulot d'étranglement inutile ? Maximiser la durée de vie du moteur nécessite un équilibre précis entre l’efficacité de la séparation des débris et le débit d’air d’admission. Vous devez évaluer, mesurer et atténuer les restrictions d'apport lors de la sélection et du dimensionnement d'un Préfiltre à air pour équipement lourd.
La restriction d'admission est la résistance au flux d'air créée par les filtres, les canalisations, les coudes et les préfiltres. Il est généralement mesuré en pouces de jauge d'eau (inH2O) ou en kilopascals (kPa). Tout composant placé dans le flux d’air force le moteur à tirer plus fort pour aspirer le volume d’air requis. Lorsque vous ajoutez un pré-filtre à la pile, vous introduisez une barrière physique que l'air entrant doit franchir. Cette navigation nécessite de l'énergie, qui se manifeste par une chute de pression à travers l'appareil.
Même une chute de pression mineure, telle que 1 à 2 kPa, oblige le turbocompresseur ou le moteur atmosphérique à travailler plus fort. La restriction diminue la densité de l'air, réduisant ainsi le débit massique d'oxygène disponible pour la combustion. Cela limite directement la puissance et l’efficacité. Lorsque le moteur a du mal à respirer, il compense en tournant plus chaud et moins efficacement. Le turbocompresseur doit tourner plus rapidement pour comprimer l'air plus mince, ce qui augmente la température de la charge d'admission et exerce une contrainte thermique supplémentaire sur les composants du moteur.
Les constructeurs de moteurs définissent une restriction d'admission maximale autorisée, généralement entre 15 et 25 inH2O pour les moteurs diesel. Le dépassement de ce seuil déclenche des codes d'avertissement, une réduction de puissance ou une consommation excessive de carburant. Le maintien du débit d'air dans ces tolérances de base OEM garantit que le moteur fonctionne selon ses paramètres de conception. Si une machine commence sa durée de vie avec une restriction de base de 10 pouces d'H2O uniquement à partir de la tuyauterie et d'un filtre primaire propre, l'ajout d'un préfiltre qui introduit 8 pouces d'H2O supplémentaires ne laisse presque aucune place au filtre primaire pour se charger de poussière avant d'atteindre la limite OEM.
Comprendre la physique derrière cela nécessite d’examiner la relation entre la pression, le volume et la température. À mesure que la restriction augmente, la pression dans le conduit d’admission chute en dessous de la pression atmosphérique. Cet effet de vide provoque la dilatation de l’air, diminuant ainsi sa densité. Un air moins dense signifie moins de molécules d’oxygène par pied cube. Étant donné que les moteurs diesel dépendent d’un rapport air/carburant spécifique pour brûler complètement le carburant, un manque d’oxygène entraîne une combustion incomplète, de la fumée noire et un gaspillage de carburant.
Une idée fausse très répandue est que toute restriction supplémentaire est intrinsèquement nuisible. Vous devez comparer la restriction mineure et fixe d’un préfiltre à air pur à la restriction complexe et rapide d’un filtre primaire constamment chargé de particules lourdes. Le pré-filtre constitue la première ligne de défense. Sans cela, le filtre primaire absorbe toute la charge de poussière, ce qui entraîne une augmentation rapide de sa restriction. Ce pic rapide est bien plus préjudiciable aux performances du moteur que la restriction constante et de faible niveau introduite par un préfiltre correctement dimensionné.
Un préfiltre correctement adapté protège le filtre primaire d'un chargement rapide. Il maintient un état stable et à faible restriction sur une fenêtre de fonctionnement beaucoup plus longue par rapport à un système sans préfiltration. Le retour sur investissement provient d'une résistance contrôlée, évitant les chutes de pression importantes associées aux filtres primaires obstrués. En séparant jusqu'à 90 % de la poussière entrante avant qu'elle n'atteigne le média filtrant, le pré-filtre prolonge la durée de vie du filtre de manière exponentielle.
Prenons l’exemple d’une chargeuse sur pneus travaillant dans une carrière poussiéreuse. Sans pré-filtre, le filtre primaire pourrait atteindre la restriction maximale autorisée de 25 poH2O en seulement 50 heures de fonctionnement. Avec un pré-filtre installé, la restriction de base initiale peut être légèrement plus élevée, disons 12 poH2O au lieu de 10 poH2O. Cependant, comme le préfiltre élimine la majeure partie de la poussière, le filtre principal met 250 heures pour atteindre cette même limite de 25 poH2O. L’avantage net est une augmentation massive de la disponibilité et une réduction des coûts de remplacement des filtres.
Le débat se concentre souvent sur la performance initiale. Les opérateurs peuvent remarquer une légère baisse de la réponse de l'accélérateur immédiatement après l'installation d'un préfiltre restrictif. Cependant, cette observation à court terme ignore la dégradation à long terme qui se produit sans préfiltration. L’objectif n’est pas l’absence de restriction ; l'objectif est une restriction gérée qui reste dans les limites d'exploitation sûres pendant la durée la plus longue possible.

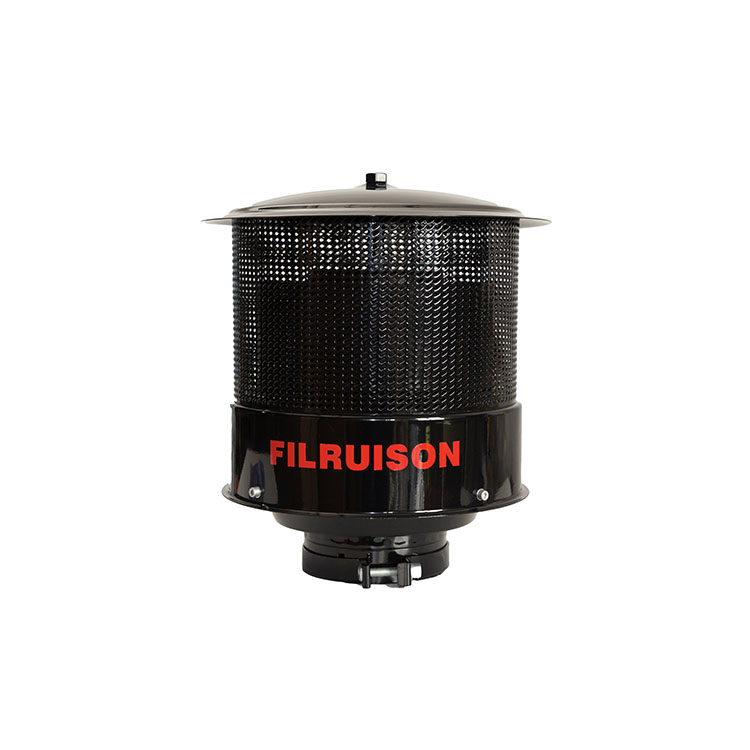

Un préfiltre d’admission moteur dépend de la vitesse de l’air entrant pour fonctionner. L'air fait tourner un rotor ou est forcé à travers des aubes statiques pour générer une force centrifuge. Cette force sépare les particules de poussière lourdes du flux d’air propre avant qu’elles n’atteignent le filtre primaire. Plus la particule est lourde, plus elle est facile à séparer, à condition que la vitesse de rotation soit suffisante pour la projeter vers les parois extérieures du boîtier du pré-filtre.
Il existe une relation directe entre le débit d’air et l’efficacité de la séparation. Si la restriction du système est trop élevée, la vitesse du flux d’air diminue. La force centrifuge s'affaiblit et les particules de poussière plus lourdes contournent le pré-filtre et frappent le filtre primaire. Une bonne circulation de l’air est essentielle pour que le préfiltre remplisse sa fonction principale. Lorsque la vitesse descend en dessous du seuil de fonctionnement minimum du préfiltre, cela devient essentiellement une restriction inutile dans le tuyau d'admission, n'offrant aucun avantage de protection.
L’installation d’un préfiltre surdimensionné conçu pour un CFM beaucoup plus élevé que celui du moteur entraîne une sous-restriction. Le moteur ne peut pas générer une vitesse suffisante pour séparer les débris. L'unité ajoute du poids et du coût sans aucun avantage de protection. L'air serpente simplement à travers le grand boîtier sans atteindre la vitesse de rotation nécessaire pour éjecter la poussière. Il s'agit d'une erreur courante lorsque les opérateurs achètent un préfiltre uniquement en fonction de la taille du tuyau d'admission plutôt que de la demande réelle de débit d'air du moteur.
À l’inverse, l’installation d’un préfiltre sous-dimensionné conçu pour un CFM inférieur crée un goulot d’étranglement sérieux et immédiat. Même si l'efficacité de la séparation peut sembler élevée au premier abord, la chute de pression extrême prive le moteur de faim. Cette restriction excessive accélère l'usure des joints du turbocompresseur et réduit considérablement les performances du moteur. Le vide poussé peut en fait aspirer l'huile au-delà des joints du turbocompresseur et dans le conduit d'admission, entraînant une consommation d'huile et un emballement potentiel du moteur.
| Scénario | CFM Correspondance | Niveau de restriction | Efficacité de séparation | Impact du moteur |
|---|---|---|---|---|
| Préfiltre surdimensionné | Préfiltre CFM > Moteur CFM | Très faible | Mauvais (faible vitesse) | Aucune protection, chargement rapide du filtre |
| Correctement dimensionné | CFM du préfiltre = CFM du moteur | Modéré (dans les limites OEM) | Optimal (haute vitesse) | Durée de vie prolongée du filtre, puissance stable |
| Préfiltre sous-dimensionné | CFM du préfiltre < CFM du moteur | Très élevé (dépasse les limites) | Élevé (initialement) | Perte de puissance, températures d'échappement élevées, usure du turbo |
Les préfiltres statiques utilisent des aubes fixes pour créer un vortex. Ils ont généralement une restriction initiale plus faible mais peuvent offrir une bande plus étroite d’efficacité de séparation optimale. Ils sont fiables et ne nécessitent aucun entretien, mais leurs performances dépendent entièrement d’un débit d’air constant du moteur. Si le régime du moteur chute de manière significative, l’efficacité de séparation d’une unité statique diminue également. Ces unités conviennent mieux aux machines qui fonctionnent à un régime constant et élevé.
Les préfiltres dynamiques ou à rotor sont équipés de rotors motorisés ou pneumatiques. Ils éjectent activement les débris et présentent des caractéristiques de chute de pression spécifiques sur différentes plages de régime. La taille physique du boîtier du préfiltre a un impact sur la restriction du débit, de la même manière que les boîtiers de filtre à air plus grands réduisent les chutes de pression initiales. Les conceptions de rotor maintiennent souvent une meilleure efficacité de séparation à des régimes moteur inférieurs, car le rotor en rotation aide à maintenir la force centrifuge même lorsque le volume global du flux d'air diminue.
Une erreur courante consiste à acheter un préfiltre uniquement en fonction du diamètre du tuyau d'admission. La taille des tuyaux ne dicte pas le volume d’air consommé par le moteur. Faire correspondre les diamètres de tuyaux sans vérifier les valeurs CFM entraîne de mauvaises performances et des dommages potentiels au moteur. Un tuyau de 4 pouces sur un petit moteur à haut régime fera circuler une quantité d'air très différente de celle d'un tuyau de 4 pouces sur un gros moteur diesel à rotation lente.
Vous devez calculer la demande en CFM du moteur pour sélectionner un préfiltre dont la courbe d'efficacité optimale correspond à la plage de fonctionnement du moteur. Le dimensionnement par CFM garantit que le préfiltre fonctionne avec une efficacité maximale sans provoquer de restriction excessive. Le calcul nécessite de connaître la cylindrée du moteur, son régime de fonctionnement maximum et son efficacité volumétrique.
La restriction ajoutée par le préfiltre à air est aggravée par d'autres composants dans le conduit d'admission. Les coudes à 90 degrés, les tubes ondulés et les longs tubas d'admission ajoutent tous de la résistance. L'effet cumulatif de ces composants doit être calculé pour garantir que la restriction totale du système reste dans des limites acceptables. Chaque virage brusque de la tuyauterie force l’air à changer de direction, ce qui consomme de l’énergie et fait chuter la pression. Les virages lisses et rapides sont toujours préférables aux angles durs.
Les obstructions externes sont souvent des points de restriction négligés. Les capots moteur étanches, les grilles de protection et les structures inférieures avant peuvent bloquer physiquement l'accès à l'air pur à l'entrée du préfiltre. De plus, la taille en microns et la taille physique des filtres à air en aval interagissent avec le préfiltre. Un filtre primaire très restrictif réduira le débit d'air disponible pour entraîner le préfiltre. Si le filtre primaire est trop petit pour la demande de débit d'air du moteur, cela créera un goulot d'étranglement qui empêchera le préfiltre d'atteindre sa vitesse de fonctionnement requise.
Opérer dans des environnements riches en débris comme les mines, l'agriculture ou la foresterie modifie le seuil acceptable pour la restriction initiale du pré-nettoyeur. Dans ces contextes, la nécessité d’éliminer au maximum les débris l’emporte souvent sur le désir d’une restriction minimale absolue. UN Le préfiltre à air pour équipement lourd doit gérer de manière fiable des charges de poussière importantes. Le volume considérable de saleté rencontré dans une décharge ou un site forestier nécessite un pré-nettoyeur robuste, même si cela implique d'accepter une restriction de base légèrement plus élevée.
L'altitude joue également un rôle important. La densité de l'air diminue à haute altitude, ce qui affecte les calculs CFM. Une densité de l'air plus faible exacerbe les symptômes négatifs de restriction d'admission, nécessitant une sélection minutieuse du préfiltre pour les machines fonctionnant dans les régions montagneuses. Un moteur fonctionnant à 10 000 pieds a besoin d’un plus grand volume d’air pour obtenir la même masse d’oxygène qu’au niveau de la mer. Ce débit volumétrique accru signifie que le préfiltre doit être dimensionné pour gérer le CFM plus élevé sans provoquer une chute de pression massive.
Il est courant de blâmer un préfiltre à air pour la perte de performances lorsque le véritable coupable est une accumulation cumulative de restrictions. Une tuyauterie vieillie, des doublures d'admission intérieures qui s'effondrent ou des filtres primaires sales peuvent sérieusement restreindre le débit d'air. Effectuez une inspection complète du conduit d’admission avant d’installer un nouveau préfiltre afin d’établir une référence précise. Recherchez les coudes en caoutchouc qui se ferment sous une charge lourde ou les nids d'oiseaux cachés à l'intérieur du tuba d'admission. La résolution de ces problèmes sous-jacents est obligatoire avant d’évaluer les performances d’un nouveau pré-filtre.
Le dépassement des limites maximales autorisées de vide d’admission peut annuler les garanties OEM des machines lourdes. Documentez la restriction de base avant l'installation et comparez-la aux mesures post-installation à l'aide de manomètres calibrés. Cela garantit la conformité et protège votre couverture de garantie. Tenir un journal des lectures de restriction prises à des régimes et des charges de moteur spécifiques. En cas de panne moteur, ces données prouvent que le préfiltre du marché secondaire n'est pas à l'origine du problème en privant le moteur d'air.
L’application d’un modèle de préfiltre unique à une flotte mixte entraîne des valeurs CFM inadaptées et des performances erratiques. Effectuer un audit d’admission à l’échelle de la flotte. Créez une matrice standardisée qui associe des modèles de préfiltres spécifiques à des supports de CFM de moteur spécifiques plutôt qu'à des types de véhicules. Une flotte peut comporter trois marques différentes de pelles, toutes dotées de cylindrées de moteur différentes. La standardisation sur un seul modèle de préfiltre en fonction de la taille des tuyaux entraînera une limitation excessive de certaines machines et une limitation insuffisante d'autres.
Obliger l’installation et l’inspection régulière d’indicateurs gradués d’étranglement d’air. Ces surveillants de filtres surveillent les chutes de pression en temps réel à mesure que les filtres vieillissent. Une surveillance continue garantit que le système d'admission fonctionne efficacement et évite les temps d'arrêt inattendus. Former les opérateurs à vérifier la jauge de restriction lors de leurs inspections quotidiennes. Ne comptez pas uniquement sur les intervalles d’entretien programmés pour changer les filtres ; modifiez-les en fonction des lectures de restriction réelles pour maximiser la durée de vie du filtre et protéger le moteur.
Un préfiltre à air est un outil très efficace pour prolonger la durée de vie du filtre et protéger les moteurs, à condition que son profil de restriction soit soigneusement adapté à la dynamique du flux d'air du moteur. Donnez la priorité aux fabricants qui fournissent des tableaux transparents de CFM à restriction et des courbes d'efficacité par rapport à ceux qui font des déclarations générales de performances. Un dimensionnement approprié et un suivi continu sont les clés d’une mise en œuvre réussie.
R : La restriction supplémentaire varie en fonction de la conception et de l'adéquation du CFM au moteur. En règle générale, un préfiltre à air de taille appropriée ajoute entre 1 et 5 pouces de jauge d'eau (inH2O) au système d'admission.
R : Même si une unité plus grande réduit généralement la restriction, si elle est surdimensionnée par rapport à la demande en CFM du moteur, elle ne parviendra pas à générer suffisamment de force centrifuge pour séparer efficacement la poussière.
R : Lorsqu'elle est correctement dimensionnée, la restriction mineure ajoutée est largement compensée par la protection et la durée de vie prolongée du filtre à air primaire. Cependant, une unité sous-dimensionnée nuira aux performances en privant le moteur d’air.
R : Les symptômes d'une restriction excessive comprennent le déclenchement d'indicateurs de restriction, une fumée d'échappement noire, une perte notable de puissance du moteur, une diminution de l'économie de carburant et des températures des gaz d'échappement plus élevées.
R : Oui, un vide excessif causé par une restriction d'admission élevée peut entraîner une surtension du compresseur du turbocompresseur, des fuites du joint d'huile et une défaillance prématurée des roulements en raison de la contrainte accrue sur les composants.
R : La formule standard est (CID moteur x RPM maximum) / 3456 = CFM de base. Ce nombre de base doit ensuite être ajusté en fonction de l'efficacité volumétrique du moteur et s'il est turbocompressé.
