La protezione dei motori dei macchinari pesanti da polvere e detriti è una realtà operativa non negoziabile. Tuttavia, una gestione impropria del sistema di aspirazione dell'aria può compromettere silenziosamente le prestazioni del motore e aumentare il consumo di carburante. I gestori delle flotte e gli ingegneri della manutenzione spesso installano dispositivi di protezione senza calcolare la caduta di pressione totale del sistema. Questa svista porta a uno scenario in cui la restrizione dell'aspirazione annulla i vantaggi del prefiltro, causando un guasto prematuro del filtro, un aumento della temperatura di scarico e una perdita di potenza.
Ciò fa emergere un dilemma utente comune: aggiungere un mercato post-vendita Il prefiltro di aspirazione del motore aiuta a preservare la durata del motore oppure ne compromette le prestazioni introducendo un collo di bottiglia non necessario? Per massimizzare la durata del motore è necessario un equilibrio preciso tra efficienza di separazione dei detriti e flusso d'aria di aspirazione. È necessario valutare, misurare e mitigare le restrizioni di assunzione durante la selezione e il dimensionamento di un Prefiltro dell'aria per attrezzature pesanti.
La restrizione dell'aspirazione è la resistenza al flusso d'aria creata da filtri, tubazioni, curve e prefiltri. Viene generalmente misurato in pollici di livello dell'acqua (inH2O) o kilopascal (kPa). Qualsiasi componente posizionato nel flusso d'aria costringe il motore a tirare più forte per aspirare il volume d'aria richiesto. Quando si aggiunge un prefiltro allo stack, si introduce una barriera fisica attraverso la quale l'aria in entrata deve oltrepassare. Questa navigazione richiede energia, che si manifesta come una caduta di pressione attraverso il dispositivo.
Anche una minima caduta di pressione, ad esempio 1-2 kPa, costringe il turbocompressore o il motore aspirato a lavorare di più. La restrizione diminuisce la densità dell'aria, riducendo il flusso di massa di ossigeno disponibile per la combustione. Ciò limita direttamente la potenza e l’efficienza. Quando il motore fatica a respirare, compensa diventando più caldo e meno efficiente. Il turbocompressore deve girare più velocemente per comprimere l'aria più sottile, il che aumenta la temperatura della carica di aspirazione ed esercita un ulteriore stress termico sui componenti del motore.
I produttori di motori definiscono la limitazione massima consentita dell'aspirazione, solitamente tra 15 e 25 inH2O per i motori diesel. Il superamento di questa soglia attiva codici di avviso, riduzione della potenza o consumo eccessivo di carburante. Il mantenimento del flusso d'aria entro queste tolleranze OEM di base garantisce che il motore funzioni entro i parametri progettati. Se una macchina inizia la sua vita utile con una limitazione di base di 10 inH2O solo dalle tubazioni e da un filtro primario pulito, l'aggiunta di un prefiltro che introduce altri 8 inH2O non lascia quasi spazio al filtro primario per caricarsi di polvere prima di raggiungere il limite OEM.
Per comprendere la fisica alla base di ciò è necessario considerare la relazione tra pressione, volume e temperatura. All'aumentare della restrizione, la pressione nel tratto di aspirazione scende al di sotto della pressione atmosferica. Questo effetto del vuoto fa sì che l'aria si espanda, diminuendone la densità. Aria meno densa significa meno molecole di ossigeno per piede cubo. Poiché i motori diesel fanno affidamento su uno specifico rapporto aria/carburante per bruciare completamente il carburante, la mancanza di ossigeno porta a una combustione incompleta, fumo nero e spreco di carburante.
Un malinteso comune è che qualsiasi restrizione aggiuntiva sia intrinsecamente dannosa. È necessario confrontare la restrizione minore e fissa di un prefiltro per aria pulita con la restrizione rapida e combinata di un filtro primario costantemente carico di particolato pesante. Il prefiltro funge da prima linea di difesa. Senza di esso, il filtro primario assorbe l’intero carico di polvere, provocando un rapido aumento della sua restrizione. Questo picco rapido è molto più dannoso per le prestazioni del motore rispetto alla limitazione costante e di basso livello introdotta da un prefiltro di dimensioni adeguate.
Un prefiltro adeguatamente abbinato protegge il filtro primario dal caricamento rapido. Mantiene uno stato stabile e con basse restrizioni per una finestra operativa significativamente più lunga rispetto a un sistema senza prefiltrazione. Il ritorno sull'investimento deriva dalla resistenza controllata, che previene le forti cadute di pressione associate ai filtri primari intasati. Separando fino al 90% della polvere in entrata prima che raggiunga il mezzo filtrante, il prefiltro prolunga la durata del filtro in modo esponenziale.
Consideriamo una pala gommata che opera in una cava polverosa. Senza prefiltro, il filtro primario potrebbe raggiungere la restrizione massima consentita di 25 inH2O in sole 50 ore di funzionamento. Con un prefiltro installato, la limitazione di base iniziale potrebbe essere leggermente superiore, ad esempio 12 inH2O anziché 10 inH2O. Tuttavia, poiché il prefiltro rimuove la maggior parte della polvere, il filtro primario impiega 250 ore per raggiungere lo stesso limite di 25 inH2O. Il vantaggio netto è un notevole aumento dei tempi di attività e una riduzione dei costi di sostituzione dei filtri.
Il dibattito è spesso incentrato sul calo prestazionale iniziale. Gli operatori potrebbero notare un leggero calo nella risposta dell'acceleratore subito dopo l'installazione di un prefiltro restrittivo. Tuttavia, questa osservazione a breve termine ignora il degrado a lungo termine che si verifica senza prefiltrazione. L’obiettivo non è la restrizione zero; l'obiettivo è una restrizione gestita che rimanga entro i limiti operativi sicuri per la durata più lunga possibile.

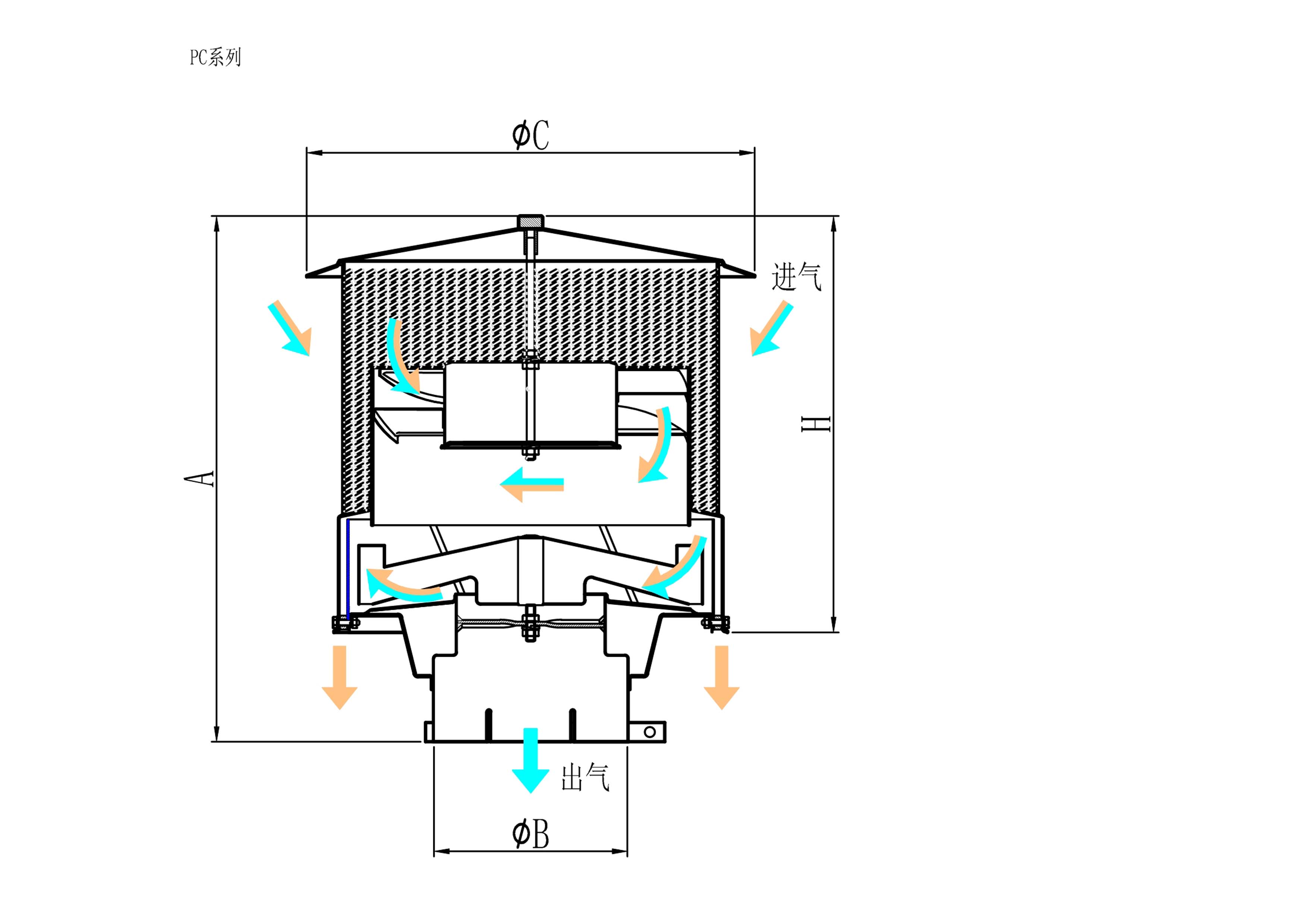

Il prefiltro di aspirazione del motore si basa sulla velocità dell'aria in entrata per funzionare. L'aria fa girare un rotore o viene forzata attraverso palette statiche per generare forza centrifuga. Questa forza separa le particelle di polvere pesanti dal flusso d'aria pulita prima che raggiungano il filtro primario. Più pesante è la particella, più facile sarà separarla, a condizione che vi sia una velocità di rotazione sufficiente per scagliarla verso le pareti esterne dell'alloggiamento del prefiltro.
Esiste una relazione diretta tra il flusso d'aria e l'efficienza di separazione. Se la restrizione del sistema è troppo elevata, la velocità del flusso d'aria diminuisce. La forza centrifuga si indebolisce e le particelle di polvere più pesanti bypassano il prefiltro e colpiscono il filtro primario. Un flusso d'aria adeguato è essenziale affinché il prefiltro possa svolgere la sua funzione primaria. Quando la velocità scende al di sotto della soglia operativa minima del prefiltro, diventa sostanzialmente un'inutile restrizione nel tubo di aspirazione, senza offrire alcun beneficio protettivo.
L'installazione di un prefiltro sovradimensionato valutato per un CFM molto più elevato rispetto ai prelievi del motore comporta una sottorestrizione. Il motore non è in grado di generare una velocità sufficiente per separare i detriti. L'unità aggiunge peso e costo senza alcun vantaggio in termini di protezione. L'aria serpeggia semplicemente attraverso l'ampio alloggiamento senza raggiungere la velocità di rotazione necessaria per espellere la polvere. Questo è un errore comune quando gli operatori acquistano un prefiltro basandosi esclusivamente sulla dimensione del tubo di aspirazione piuttosto che sulla reale richiesta di flusso d'aria del motore.
Al contrario, l’installazione di un prefiltro sottodimensionato, classificato per un CFM inferiore, crea un collo di bottiglia immediato e grave. Sebbene l’efficienza di separazione possa inizialmente sembrare elevata, l’estrema caduta di pressione affama il motore. Questa limitazione eccessiva accelera l'usura delle guarnizioni del turbocompressore e riduce drasticamente le prestazioni del motore. L'alto vuoto può effettivamente spingere l'olio oltre le guarnizioni del turbocompressore e nel tratto di aspirazione, con conseguente consumo di olio e potenziale fuoriuscita del motore.
| Scenario | Corrispondenza CFM | Livello di restrizione | Separazione Efficienza | Impatto del motore |
|---|---|---|---|---|
| Prefiltro sovradimensionato | Prefiltro CFM > Motore CFM | Molto basso | Scarso (bassa velocità) | Nessuna protezione, caricamento rapido del filtro |
| Di dimensioni adeguate | CFM prefiltro = CFM motore | Moderato (entro i limiti OEM) | Ottimale (alta velocità) | Durata del filtro estesa, potenza stabile |
| Prefiltro sottodimensionato | CFM prefiltro < CFM motore | Molto alto (supera i limiti) | Alto (inizialmente) | Perdita di potenza, temperature di scarico elevate, usura del turbo |
I prefiltri statici utilizzano palette fisse per creare un vortice. In genere hanno una restrizione iniziale inferiore ma possono offrire una banda più ristretta di efficienza di separazione ottimale. Sono affidabili e non richiedono manutenzione, ma le loro prestazioni dipendono interamente dal flusso d'aria costante del motore. Se il numero di giri del motore diminuisce in modo significativo, anche l'efficienza di separazione di un'unità statica diminuisce. Queste unità sono più adatte per macchine che funzionano a un numero di giri elevato e costante.
I prefiltri dinamici o a rotore sono dotati di rotori motorizzati o azionati ad aria. Espellono attivamente i detriti e presentano caratteristiche specifiche di caduta di pressione su diversi intervalli di giri. La dimensione fisica dell'alloggiamento del prefiltro influisce sulla limitazione del flusso, analogamente a come gli alloggiamenti dei filtri dell'aria più grandi riducono le perdite di carico iniziali. I design del rotore spesso mantengono una migliore efficienza di separazione a velocità del motore più basse perché il rotore in rotazione aiuta a mantenere la forza centrifuga anche quando il volume complessivo del flusso d'aria diminuisce.
Un errore comune è acquistare un prefiltro basandosi esclusivamente sul diametro del tubo di aspirazione. La dimensione del tubo non determina il volume d'aria consumata dal motore. La corrispondenza dei diametri dei tubi senza verificare le valutazioni CFM porta a scarse prestazioni e potenziali danni al motore. Un tubo da 4 pollici su un piccolo motore ad alti regimi farà circolare una quantità di aria molto diversa rispetto a un tubo da 4 pollici su un grande motore diesel a rotazione lenta.
È necessario calcolare la richiesta CFM del motore per selezionare un prefiltro la cui curva di efficienza ottimale corrisponda all'intervallo operativo del motore. Il dimensionamento tramite CFM garantisce che il prefiltro funzioni alla massima efficienza senza causare eccessive restrizioni. Per effettuare il calcolo è necessario conoscere la cilindrata del motore, il suo regime massimo di funzionamento e il suo rendimento volumetrico.
La restrizione aggiunta dal prefiltro dell'aria è aggravata da altri componenti nel tratto di aspirazione. Curve a novanta gradi, tubi corrugati e boccagli di aspirazione lunghi aggiungono resistenza. L'effetto cumulativo di questi componenti deve essere calcolato per garantire che la restrizione totale del sistema rimanga entro limiti accettabili. Ogni brusca svolta nella tubazione costringe l'aria a cambiare direzione, consumando energia e abbassando la pressione. Le curve morbide e ampie sono sempre preferibili agli angoli netti.
Gli ostacoli esterni sono spesso punti di restrizione trascurati. Cofani motore stretti, griglie protettive e strutture inferiori anteriori possono bloccare fisicamente l'accesso dell'aria pulita all'ingresso del prefiltro. Inoltre, la classificazione in micron e le dimensioni fisiche dei filtri dell'aria a valle interagiscono con il prefiltro. Un filtro primario altamente restrittivo ridurrà il flusso d'aria disponibile per azionare il prefiltro. Se il filtro primario è troppo piccolo per la richiesta di flusso d'aria del motore, creerà un collo di bottiglia che impedirà al prefiltro di raggiungere la velocità operativa richiesta.
Il funzionamento in ambienti ad alto contenuto di detriti come l'estrazione mineraria, l'agricoltura o la silvicoltura modifica la soglia accettabile per la restrizione iniziale del prefiltro. In questi contesti, la necessità della massima rimozione dei detriti spesso supera il desiderio di una restrizione minima assoluta. UN Il prefiltro dell'aria per attrezzature pesanti deve gestire in modo affidabile carichi di polvere pesanti. L’enorme volume di sporco riscontrato in una discarica o in un sito di disboscamento richiede un prefiltro robusto, anche se ciò significa accettare una restrizione di base leggermente più elevata.
Anche l’altitudine gioca un ruolo significativo. La densità dell'aria diminuisce ad altitudini elevate, il che influisce sui calcoli CFM. La minore densità dell'aria aggrava i sintomi negativi della restrizione dell'aspirazione, richiedendo un'attenta selezione del prefiltro per i macchinari che operano nelle regioni montuose. Un motore che funziona a 10.000 piedi richiede un volume d’aria maggiore per ottenere la stessa massa di ossigeno che otterrebbe al livello del mare. Questo aumento del flusso volumetrico significa che il prefiltro deve essere dimensionato per gestire la maggiore CFM senza causare una massiccia caduta di pressione.
Incolpare un prefiltro dell'aria per la perdita di prestazioni è comune quando il vero colpevole è un accumulo cumulativo di restrizioni. Tubazioni invecchiate, rivestimenti interni dell'aspirazione che crollano o filtri primari sporchi possono limitare gravemente il flusso d'aria. Condurre un'ispezione completa del tratto di aspirazione prima di installare un nuovo prefiltro per stabilire una linea di riferimento accurata. Cerca gomiti di gomma che si chiudono sotto carico pesante o nidi di uccelli nascosti all'interno del boccaglio di aspirazione. Risolvere questi problemi di fondo è obbligatorio prima di valutare le prestazioni di un nuovo prefiltro.
Il superamento dei limiti massimi di vuoto di aspirazione consentiti può invalidare le garanzie OEM dei macchinari pesanti. Documentare la restrizione di riferimento prima dell'installazione e confrontarla con i parametri post-installazione utilizzando manometri calibrati. Ciò garantisce la conformità e protegge la copertura della garanzia. Conservare un registro delle letture delle restrizioni effettuate a regimi e carichi del motore specifici. Se si verifica un guasto al motore, disporre di questi dati dimostra che il prefiltro aftermarket non ha causato il problema privando d'aria il motore.
L'applicazione di un modello di prefiltro unico per tutti in una flotta mista porta a valutazioni CFM non corrispondenti e prestazioni irregolari. Condurre un audit di assunzione a livello di flotta. Creare una matrice standardizzata che abbina modelli specifici di prefiltro a specifiche staffe CFM del motore anziché a tipi di veicolo. Una flotta potrebbe avere tre diverse marche di escavatori, tutti con diverse cilindrate del motore. La standardizzazione su un unico modello di prefiltro in base alle dimensioni del tubo comporterà che alcune macchine avranno limitazioni eccessive e altre saranno sottolimitate.
Obbligare l'installazione e l'ispezione regolare degli indicatori graduati di restrizione dell'aria. Questi filtri monitorano le cadute di pressione in tempo reale man mano che i filtri invecchiano. Il monitoraggio continuo garantisce il funzionamento efficiente del sistema di aspirazione e previene tempi di fermo imprevisti. Formare gli operatori affinché controllino la sagoma limite durante le ispezioni giornaliere. Non fare affidamento esclusivamente sugli intervalli di manutenzione programmata per cambiare i filtri; cambiarli in base alle letture effettive delle restrizioni per massimizzare la durata del filtro e proteggere il motore.
Un prefiltro dell'aria è uno strumento estremamente efficace per prolungare la durata del filtro e proteggere i motori, a condizione che il suo profilo di restrizione sia attentamente adattato alla dinamica del flusso d'aria del motore. Dare priorità ai produttori che forniscono grafici trasparenti del rapporto CFM-restrizione e curve di efficienza rispetto a quelli che fanno dichiarazioni generali sulle prestazioni. Il corretto dimensionamento e il monitoraggio continuo sono le chiavi per un’implementazione di successo.
R: La restrizione aggiuntiva varia in base al design e alla compatibilità del CFM con il motore. In genere, un prefiltro dell'aria di dimensioni adeguate aggiunge da 1 a 5 pollici di livello dell'acqua (inH2O) al sistema di aspirazione.
R: Sebbene un'unità più grande generalmente riduca la restrizione, se è sovradimensionata per la richiesta di CFM del motore, non riuscirà a generare una forza centrifuga sufficiente per separare la polvere in modo efficace.
R: Se adeguatamente dimensionato, la piccola restrizione aggiunta è di gran lunga controbilanciata dalla protezione e dalla maggiore durata del filtro dell'aria primario. Tuttavia, un'unità sottodimensionata danneggerà le prestazioni privando d'aria il motore.
R: I sintomi di una restrizione eccessiva includono indicatori di restrizione attivati, fumo nero dallo scarico, notevole perdita di potenza del motore, diminuzione del consumo di carburante e temperature dei gas di scarico più elevate.
R: Sì, il vuoto eccessivo causato da un'elevata restrizione dell'aspirazione può causare un aumento del compressore del turbocompressore, perdite dei paraolio e guasti prematuri ai cuscinetti a causa della maggiore sollecitazione sui componenti.
R: La formula standard è (CID motore x RPM massimo) / 3456 = CFM base. Questo numero base deve quindi essere adeguato all'efficienza volumetrica del motore e se è turbocompresso.
